产品介绍：

一、产品具有以下技术优势：

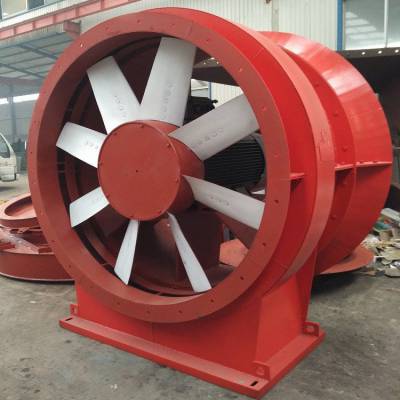

K40-8-16矿用节能风机 K40-8-16矿用轴流风机采用中科院进的三元流理论设计的C—4—III叶片，故本机效***，K（DK）系列新型矿用节能通风机全压效***达90%；

2、该系列风机能与各种矿井通风网路合理匹配，即在矿井的前、中、后3个时期内均能***风机在高效区域运转，运行效***，节能***；

3、风机设有稳流环装置，特性曲线无驼峰，没有喘振危险，在任何阻力状态下均可安全稳定运转，并适合多风机联合运转；

4、该机与国内同类矿用风机相比，我厂生产的叶柄采用优质中碳钢锻制并进行调质热处理，根部留有足够的过渡圆弧以消除应力集中，通过合理正确的受力分析与计算，使叶根最危险截面的强度安全系数达到6倍以上。因此具有叶柄强度高、叶柄不容易折断、使用***的优点；

5、叶轮和轮毂均采用车床加工外圆，可***风机叶片径向间隙符和标准，叶片和轮毂的叶根间隙***为0mm；

6、该系列风机采用电机与叶轮直联的结构，结构紧凑，整体稳定性好，抗井下爆破冲击波的能力强，可安装在地表，也适合安装在井下，特别适合作为多级机站通风系统的机站风机；

7、K40-8-15矿用节能风机 无驼峰K40-8-15矿用轴流风机可直接反转反风，反风率大于60%，而且不需修筑反风道；

二、产品组成系统及其技术含量的详细描述

(1)、主机： K（DK）系列矿用节能通风机

通风机主机体采用钢板、型钢组焊而成，电机和叶轮放置其中，结构紧凑，整体稳定性好。主机体设有稳流环装置，使风机的特性曲线无驼峰，避免喘振危险。主机体水平解体，可方便风机的井下运输和安装。

(2)、叶轮

我公司生产的K系列、DK系列矿用节能通风机叶片，全部采用C—4—III叶型，该叶型是原C—4叶型的改进叶型，根据中科院的试验表明，C—4—III叶型比C—4叶型得升阻比更大，是矿用轴流通风机机翼型叶片的叶片。我公司使用计算机采用准三元流理论对C—4—Ⅱ叶型进行修正计算其型面坐标参数，由此做出叶片的芯模和外压模具，叶片通过热压而成。由此制做的风机叶轮级的效率比其他叶型提高了3%；扭曲机翼型叶片与轮毂采用高强度螺母拉紧联接，叶轮与电机直联，故叶片及整体强度高，抗井下爆破冲击波的能力强。

 (3)、扩散器

K40-8-15矿用节能风机 无驼峰K40-8-15矿用轴流风机扩散器采用外壳渐扩、芯筒减缩的结构型时，这样就大大提高了风机装置的静压效率，可根据用户要求带有消音装置；明显降低了排气噪声。

扩散器采用1/4拆分结构，可方便用户井下运输与安装。

(4)、集流器

集流器采用圆弧流线型设计，并将叶轮置后，电机置前。该种结构型式是在阻力损失很小的条件下使进气流在集流器中得到加速，在风机的入口建立起均匀的速度场，并能有效地缩短风机的轴向长度。

K40-8-16矿用节能风机 K40-8-16矿用轴流风机
