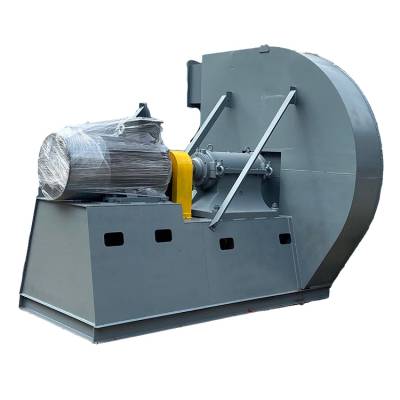

低噪音4-72-NO.6D离心通风机 4-72-6D排烟除尘风机介绍

4-72型离心风机又称“4-72离心通风机”，4-72型离心通风机在我国是使用最早的风机，然而也是使用最普通的风机，从高层建筑到地下铁道，从锅炉鼓风到厂房换气，4-72型风机随处可见。4-72型离心通风机作为一般工厂及大建筑物的室内通风换气，即可用作输入气体，也可用作输出气体。空气和其它不自燃、对人体无害的、对钢铁材料无腐蚀性的气体。

4-72风机的风量从2200~200000m?/小时，风机直径Φ250~2000mm，风压324-3200Pa，功率：1.1-220kw，中低压大风量，有普通型（4-72）、防腐型（F4-72）、防爆型（B4-72）、耐高温四种规格。电机直联（A式传动）、皮带传动（B、C、E式传动）、联轴器（D式传动），气体内不许有粘性物质，所含的尘土及硬质颗粒不大于150mg/m3。气体的温度：不超过80℃。

低噪音4-72-NO.6D离心通风机 4-72-6D排烟除尘风机结构

4-72离心风机出风口示意图

4-72离心风机可制成右旋转或左旋转两种型式，从电机一侧正视，叶轮顺时针旋转者称右旋风机，以"右"表示；叶轮逆进针旋转者称左旋风机，以"左"表示。

4-72离心风机风机的出口位置，以机壳的出风口角度表示。4-72型风机№2.8～6出厂时均做成一种型式，使用单位根据要求再安装成所需要的位置，订货时不需注明。其中№2.8出风口位置调整范围是0°～255°，间隔是45°；№16、20出风口位置制成固定的三种0°、90°、180°，不能调整，订货时需注明。

4-72离心风机的出口位置以机壳出风口角度表示，设计有0度、90度、180度三种。

4-72离心风机的传动方式有A、B、C、D四种：№2.8～6采用A式传动，№8～12采用C、D式传动，№16～20采用B式传动。

4-72离心风机主要由叶轮、机壳、进风口、调节门及传动组等部分组成，具有结构紧凑，安装方便，便于维修的特点。

4-72离心风机为单吸入式风机。

叶轮：由两个旋向不同的叶轮组成，每一叶轮各有10个翼型叶片，并具有弧形前盘，钢板制造，并经动、静平衡校正，空气性能良好，经动平衡校正运转平稳。

机壳：做成二种不同型式。其中№2.8～12机壳作成整体，不能拆开，№16～20的机壳制成三开式，除沿中分水平面分为两半外，上半部再沿中心线垂直分为两半，用螺栓连接。

进风口：钢板制成锥弧形流，道制成整体，装于风机一侧，与轴向平行的截面为曲线开关作用是能使气流顺畅时入叶轮，且损失较小。

传动组：主轴由优质钢制成。采用滚珠轴承，二只并列的轴承座，用2号钙钠基润滑脂或二硫化钼润滑脂润滑和风叶自冷，结构简单。

轴承座：采用双列向心球面轴承，并用钙钠基润滑脂润滑。

4-72离心风机安装

4-72离心风机安装注意事项

安装前：应对风机各部件进行全面检查，机件是否完整，叶轮与机壳的旋转方向是否一致，各部联接是否紧密，叶轮、主轴、轴承等主要机件是否损伤，传动组是否灵活等。

安装时：注意检查机壳，壳内不应有掉入或遗留的工具或杂物，在一些结合面上为了防止生锈，减少拆卸困难，应涂上一层润滑脂或机械油。风机与地基结合面和风机进出风管联接面应仔细调整使之自然吻合，不得强行联接，更不许将管道重量加在风机各部件上，并注意***风机的水平位置。

安装要求:

(1)按图纸所示位置及尺寸安装，为得到高效率，特别要***进风口与叶轮的轴向和径向间隙数据。

(2)安装后试拨传动组，检查是否有过紧或固定部分刮蹭等现象。

(3)联轴器传动的，风机主轴与电机轴的不同心度，联轴器两端的不平行度均不得超过0.05mm。

(4)安装调节门时，注意不要装反，要***进气方向与叶轮旋转方向一致。

(5)风机安装后，试拨动传动组，检查是否有过紧或与固定部分刮蹭等现象，如有应排除。

4-72风机启动前，应进行下列准备工作：

1.将进风阀关闭，出风阀门稍开。

2."点车"查看风机及其系统有无异噪、一味、异振，如有应排除之，如无，点车时间逐渐拉长，直至正常运行。

3.风机启动达到正常转速时，应在运转过程中检查轴承温度是否正常，当轴承温度没有特殊要求时，轴承温升不得超过环境温度40°C；轴承部分的均方根速度值不得大于6.3m/s。如发现风机有剧烈振动、撞击、轴承温度迅速上升等现象时，则必须紧急停车。
